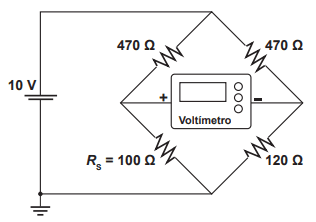

Medir temperatura é fundamental em muitas aplicações, e apresentar a leitura em mostradores digitais é bastante prático. O seu funcionamento é baseado na correspondência entre valores de temperatura e de diferença de potencial elétrico. Por exemplo, podemos usar o circuito elétrico apresentado, no qual o elemento sensor de temperatura ocupa um dos braços do circuito (Rs) e a dependência da resistência com a temperatura é conhecida. Para um valor de temperatura em que Rs = 100 Ω, a leitura apresentada pelo voltímetro será de

Física

O circuito apresentado é um divisor de tensão, onde a tensão de saída é dada pela fórmula Vs = Vin * (Rs / (Rs + R)), onde Vin é a tensão de entrada, Rs é a resistência do sensor de temperatura e R é a resistência fixa. Quando Rs = 100 Ω, a tensão de saída será negativa, pois a resistência do sensor é maior que a resistência fixa, fazendo com que a tensão caia no sensor. Portanto, a leitura do voltímetro será -0,3 V. As outras alternativas são incorretas porque não levam em conta a relação entre a resistência do sensor e a resistência fixa no divisor de tensão.
